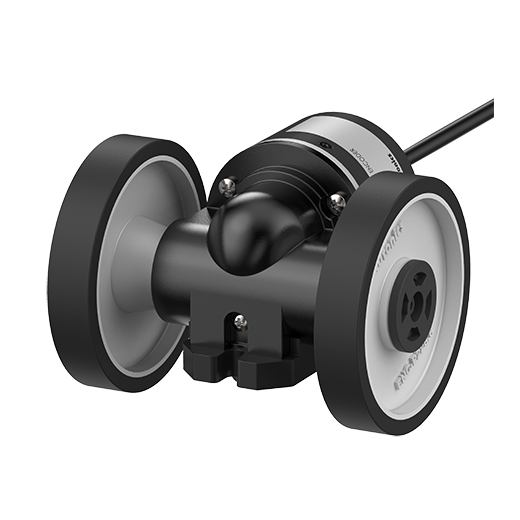

ENC-1-2-V-5 - 車輪型インクリメンタルロータリエンコーダ

ENC-1-2-V-5
- 最大応答周波数 : 180kHz
- 最大許容回転数 : 5000rpm
- 出力相 : A, B
- 車輪円周 : 250mm
- ギア比 : 0.167361111111111
- バルス数 : 100
- 制御出力 : 電圧
- 電源電圧 : 5VDC
±5%(リップルP-P: 5%以下)
- 接続ケーブル仕様 : 後面ケーブル引出型
- 保護構造 : IP50
データシート プリントアウト
最大応答周波数 | 180kHz |
---|---|
最大許容回転数 | 5000rpm |
出力相 | A, B |
車輪円周 | 250mm |
ギア比 | 0.167361111111111 |
バルス数 | 100 |
最小測定単位 | 1cm |
制御出力 | 電圧 |
電源電圧 | 5VDC |
接続ケーブル仕様 | 後面ケーブル引出型 |
保護構造 | IP50 |
耐環境性_使用周囲温度 | -10~70℃、保存時: -25~85℃ |
耐環境性_使用周囲湿度 | 35~85%RH、保存時: 35~90%RH |
重量 | 約494g |
※最大許容回転数≥最大応答回転数の条件になるよう、分解能を選択してください。
【最大応答回転数(rpm) = 最大応答周波数/分解能 × 60sec】
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性の使用条件は、氷結または結露していない状態です。
