EP50S8-256-3R-N-24-U - 外径Ø50mmマルチターンアプソリュートロータリエンコーダ(軸型)

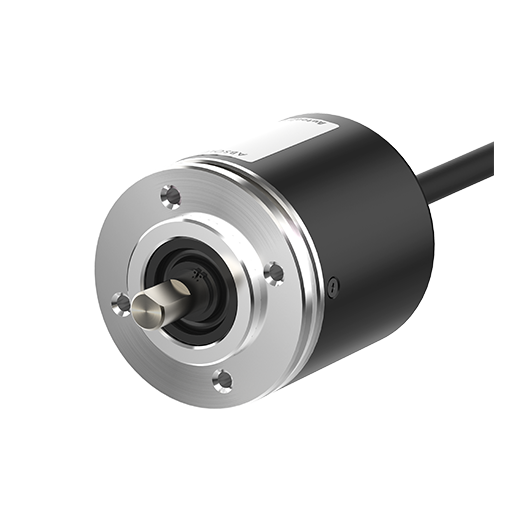

* イメージは実物と異なる場合がある
EP50S8-256-3R-N-24-U
- 分解能 : 256P/R
- 出力コード : グレーコード
- 制御出力 : NPNオープンコレクタ
- 接続方式 : 後面ケーブル引出型
- 電源電圧 : 12-24VDC@(=) ±5%(リップルP-P: 5% 以下)
データシート プリントアウト
| 分解能 | 256P/R |
|---|---|
| 出力コード | グレーコード |
| 制御出力 | NPNオープンコレクタ |
| 最大応答周波数 | 35kHz |
| 最大許容回転数 | 3000rpm |
| 起動トルク | 70gf.cm以下(0.0069N.m以下) |
| 本体重量(梱包重量) | ≈ 398 g (≈ 482 g) |
| 接続方式 | 後面ケーブル引出型 |
| 電源電圧 | 12-24VDC@(=) ±5%(リップルP-P: 5% 以下) |
| 消費電流 | ≤ 100 mA (無負荷) |
| 絶縁抵抗 | ≥ 100 MΩ (500 VDC@(=) megger) |
| 耐環境性_使用周囲温度 | -10~70℃、保存時: -25~85℃ |
| 耐環境性_使用周囲湿度 | 35~85%RH、保存時: 35~90%RH |
| 保護構造 | IP65(IEC規格) |
