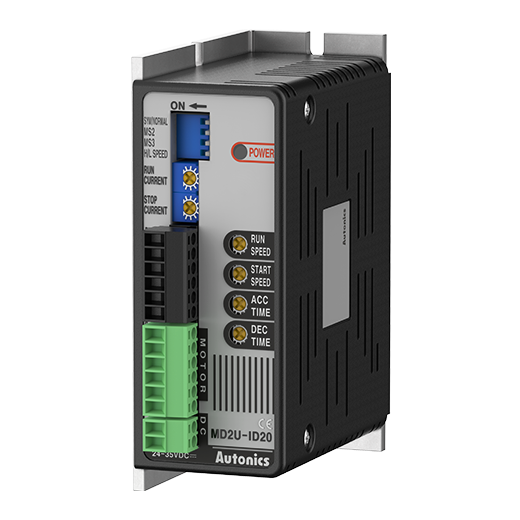

MD2U-ID20 - 2相ステッピングモータドライバ

データシート プリントアウト

データシート

動作方式	ユニポーラ定電流ドライブ
適用モータ	2相ステッピングモータ
分解能	インテリジェントタイプ
電源電圧	24-35VDC
最大駆動電流	2A/Phase
最大消費電流	3A
軸数	1軸
耐環境性_使用周囲温度	0~50℃、保存時: -10~60℃
耐環境性_使用周囲湿度	35~85%RH、保存時: 35~85%RH
重量	約303g(約190g)

※30VDC以上の電源電圧を使用すると、高速エリアでのトルク特性は向上するものの、ドライバの発熱が高くなるため、風通しの良い所に取り付けてください。電源電圧によってトルクの差があります。
※最大消費電流は周囲温度25℃、周囲湿度 55%RH が基準です。
※駆動電流はドライバに入力される駆動周波数によって異なり、駆動電流の瞬間最大値は負荷変動により異なることがあります。
※最大入力パルス周波数は、入力できる最大周波数のことであり、最大脱出周波数(Max. Pull-out Freq.)または最大駆動周波数(Max. Slewing Freq.)とは異なります。
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性の使用条件は、氷結または結露していない状態です。
