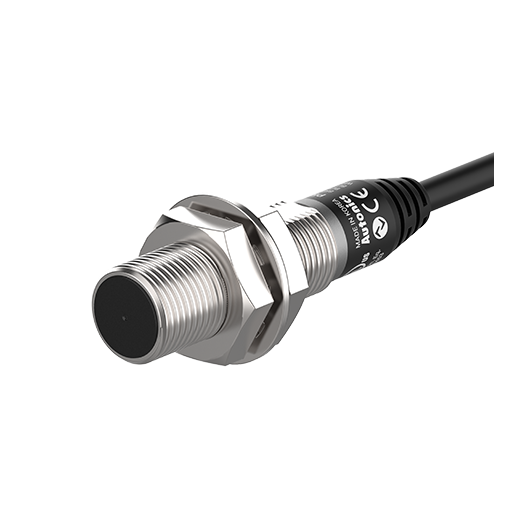

PRD12-4D-IL2 - 円柱型誘導長距離近接センサ
* イメージは実物と異なる場合がある
PRD12-4D-IL2
- 設置 : 埋込型
- 検出面直径 : φ12mm
- 検出距離 : 4mm
- 標準検出物体 : 12×12×1mm(鉄)
- 応答周波数 : 500Hz
データシート プリントアウト
| 設置 | 埋込型 |
|---|---|
| 検出面直径 | φ12mm |
| 検出距離 | 4mm |
| 応差距離 | 検出距離の10%以下 |
| 標準検出物体 | 12×12×1mm(鉄) |
| 応答周波数 | 500Hz |
| 表示灯 | SIOモード, IO-Linkモード |
| 本体重量(梱包重量) | ≈ 62g (≈ 74g) |
| 電源電圧 | 12 - 24 VDC@(=)(ripple P-P: ≤ 10 %), 使用電圧範囲: 10 - 30 VDC@(=) |
| 電流仕様 | IO-Link モード: ≤ 25 mA, SIO モード: ≤ 20 mA |
| 制御出力 | 100mA以下 |
| 残留電圧 | 2V以下 |
| 保護回路 | サージ保護回路、出力短絡過電流保護回路、 電源逆接続保護回路 |
| 絶縁抵抗 | ≥ 50MΩ以上(500VDC@(=) メガー) |
| 耐電圧 | 充電部とケース間:1,000 VAC~50/60 Hz から1分間 |
| 耐振動 | 10~55Hz 複進幅 1.5mm X、Y、Z 各方向 2時間 |
| 耐衝撃 | 500 m/s² (≈ 50 G) X, Y, Z 各方向10回 |
| 耐環境性_使用周囲温度 | -25~70℃, 保存時:-25~70℃（凍結または結露しないこと） |
| 耐環境性_使用周囲湿度 | 35 ~ 95 %RH、保管時: 35 ~ 95 %RH (結氷または結露しないこと) |
| 保護構造 | IP67(IEC規格) |
| 接続方式 | ケーブル引出型 |
| ケーブル規格/材質 | 標準型ケーブル(黒色):ポリ塩化ビニル(PVC) |
| 材質 | ケース/ナット:ニッケルメッキ黄銅、ワッシャー:ニッケルメッキ鉄、検出面:PBT |
※響應頻率是平均值。使用標準的偵測目標，並將寬度設定為標準偵測目標的2倍，距離為偵測距離的1/2。 ※在SIO模式下，請在穩定指示燈（綠色）亮起的範圍內使用設備。如果偵測目標在過接近的偵測距離內，穩定指示燈可能熄滅，但仍處於穩定偵測狀態。在IO-Link模式下，請在不穩定偵測（Byte0_bit6）為0的範圍內使用設備。如果偵測目標在過接近的偵測距離內，過接近偵測（Byte0_bit5）為1，但仍處於穩定偵測狀態。 ※殘壓負載電流：100 mA，電纜長度：2 m ※環境溫度：UL認證的周圍空氣溫度為40 ℃
