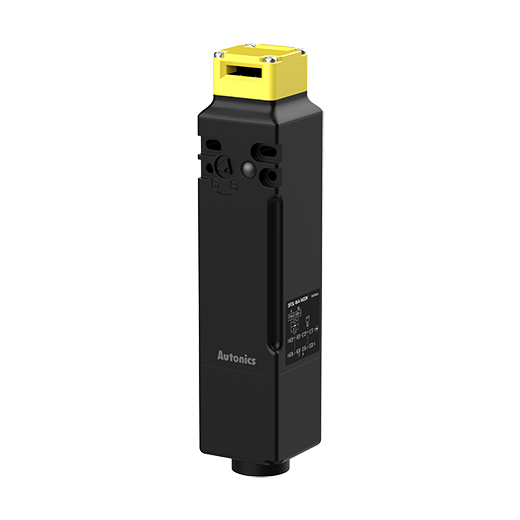

SFDL-S5A-M20K - セーフティドアロックスイッチ

データシート プリントアウト

データシート

直接開路動作力	80N以上
直接開路距離	10mm以上
ロック時の引抜強度	1,300N以上
動作速度	0.05~1m/s
動作頻度	20回/分以下
寿命_機械的	100万回以上(20回/分)
振動_誤動作	10~55Hz片振幅 0.35mm X, Y, Z 各方向10分
耐衝撃	1,000m/s²(約100G) X, Y, Z 各方向3回
衝撃_誤動作	1,000m/s²(約100G) X, Y, Z 各方向3回
耐環境性_使用周囲温度	-10~55℃、保存時: -25~65℃
耐環境性_使用周囲湿度	35~85%RH、保存時: 35~85%RH
保護構造	IP67(IEC規格、ヘッドは除く)
適合電線	AWG22
材質	ヘッド: Zn、ケース: PA66、操作キー: SUS304
別売品	操作キー
重量	約440g(約375g)
定格負荷電圧及び電流	抵抗負荷: 1A/120VAC~, 0.22A/125VDC 誘導負荷: AC : 15 1A/120VAC~, DC : 13 0.22A/125VDC
耐電圧_同極端子間	1.5kV
耐電圧_二極端子間	1.5kV
耐電圧_各端子と非充電部間	2.5kV
絶縁抵抗	100MΩ以上(500VDCメガー)
接触抵抗	200mΩ以下
寿命_電気的	10万回以上(125VAC~ 1A)
条件付き短絡電流	100A
定格電圧	24VDC
消費電流	投入時: 0.26A 平常時: 0.2A以下(電源投入後、約3秒以降)
絶縁階級	Class E

※UL 承認使用周囲温度: 50 ℃
※スイッチ本体のみ該当します。照光部に埃や水が入らないよう、注意してください。
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性の使用条件は、氷結または結露していない状態です。
