AiC-28SB-CL - Sistema de Motor de Passo de Malha Fechada de Duas Fases Tipo CC-Link

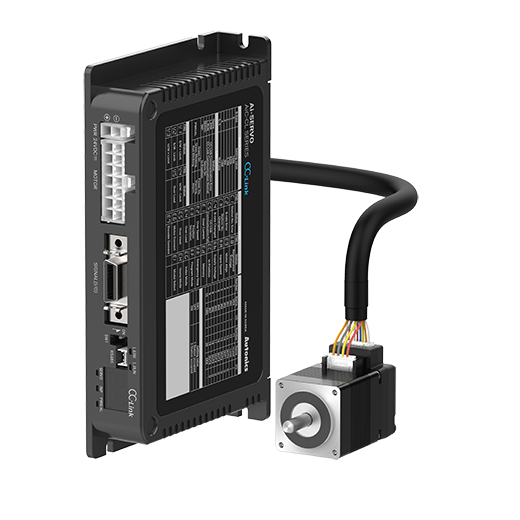

* A imagem pode diferirAiC-28SB-CL
- Driver_Especificações de Comunicação : CC-Link
- Fonte de alimentação do driver : 24VDC
- Driver_Máxima Potência : ≤ 60 W
- Driver_ Corrente de acionamento Máx. : 1.0A/Phase
- Motor_ Momento de inércia de motor : 9×10-7 kg · m²
- Max. Torque De Retenção do Motor : 0,05 N·m
Data sheet Impressão
| Driver_Especificações de Comunicação | CC-Link |
|---|---|
| Fonte de alimentação do driver | 24VDC |
| Driver_Máxima Potência | ≤ 60 W |
| Driver_ Corrente de acionamento Máx. | 1.0A/Phase |
| Driver_ Resolução | 500(padrão de fábrica), 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 16000 [Pulse/Rev] |
| Motor_ Momento de inércia de motor | 9×10-7 kg · m² |
| Driver_ Método de Operação | Movimentação de corrente constante bipolar |
| Temperatura ambiente do driver | 0 a 50℃, armazenamento: -10 a 60℃ |
| Driver_ meio ambiente_ Umidade ambiente | 35 a 85%RH, armazenamento: 10 a 90%RH |
| Estrutura de proteção do driver | IP20 (IEC padrão) |
| Peso da unidade_do driver (embalado) | ≈ 320 g (≈ 470 g) |
| Max. Torque De Retenção do Motor | 0,05 N·m |
| Corrente nominal do motor | 1.0A/Phase |
| Motor_ Ângulo básico de passo [CHEIO / METADE] | 1.8º/0.9º |
| Motor_ resistência ao Enrolamento | 5,78Ω |
| Fase do motor | 2 fases |
| Motor_ Método de operação | Bipolar |
| Temperatura ambiente do motor | 0 a 50℃, armazenamento: -20 a 70℃ |
| Motor_ Meio Ambiente_Humidade ambiente | 20 a 85%RH, armazenamento: 15 a 90%RH |
| Estrutura de proteção do motor | IP30 |
| Fase de saída do motor | A,  ,B,  ,Z,  |
| Max. frequência de resposta do motor | 1.000 kHz |
| Motor_ peso | Aprox. 0.260kg (aprox. 0.162kg) |
| Motor_ Comprimento do motor | 46mm |
| Motor_ Resolução | 16.000PPR (4.000PPR × 4-multiplicar) |
