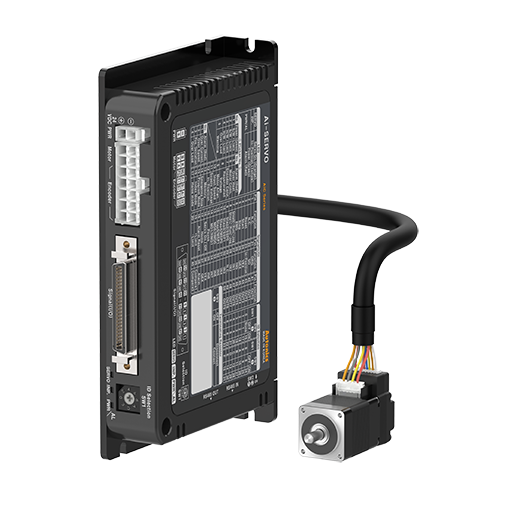

AiC-20MA - コントローラ一体型2相クローズドループステッピングモータシステム

データシート プリントアウト

データシート

ドライバー_通信規格	Modbus RTU
ドライバ_電源電圧	24VDC
ドライバー_最大駆動電力	≤ 60 W
ドライバ_最大駆動電流	0.6A/Phase
ドライバ_分解能	500(初期値), 1000, 1600, 2000, 3600, 4000, 5000, 6400, 7200, 10000[Pulse/Rev]
モータ_ロータ慣性モーメント	2×10-7 kg · m²
ドライバ_駆動方式	バイポーラ定電流ドライブ
ドライバ_耐環境性_使用周囲温度	0~50℃、保存時: -10~60℃
ドライバ_耐環境性_使用周囲湿度	35~85%RH、保存時: 10~90%RH
ドライバ_保護構造	IP20(IEC規格)
ドライバ_本体重量(梱包込み)	≈ 300ｇ (≈ 460ｇ)
モータ_最大停止トルク	0.018 Nm
モータ_定格電流	0.6A/Phase
モータ_基本ステップ角[フル/ハーフ]	1.8º/0.9º
モータ_巻線抵抗	6.6Ω
モータ相数	2相
モータ_駆動方式	バイポーラ
モータ_耐環境性_使用周囲温度	0~50℃、保存時: -20~70℃
モータ_耐環境性_使用周囲湿度	20~85%RH、保存時: 15~90%RH
モータ_保護構造	IP30
モータ_出力相	A, , B, , Z,
モータ_最大応答周波数	200kHz
モータ_重量	約0.192kg(約0.092kg)
モータ_モータ長さ	41.2mm
モータ_分解能	4,000PPR(1,000PPR×4逓倍)

※消費電力は駆動時の最大消費電力です。急激な負荷変動が発生すると、瞬時ピーク電流が高くなることがあるため、電源供給容量は最大消費電力の1.5~2倍以上で選定してください。
※最大駆動電流はドライバに入力される駆動周波数によって異なり、駆動電流の瞬間最大値は負荷変動により異なることがあります。
※重量は梱包込み基準であり、括弧内は本体の重量です。
※耐環境性の使用条件は、氷結または結露していない状態です。
