TNS-P42SS-NS-006 - 2自由度PID温度調節器（プログラム制御/定値制御）

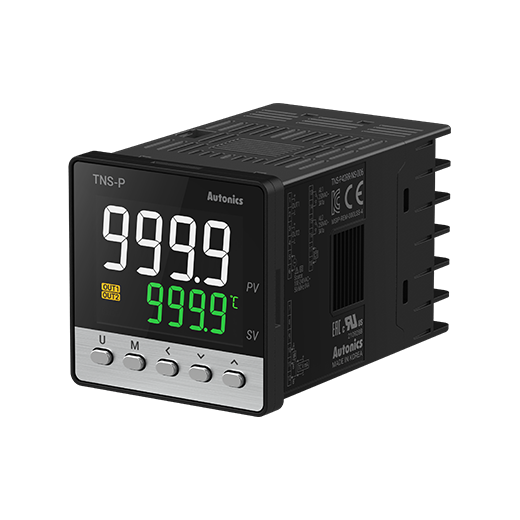

* イメージは実物と異なる場合があるTNS-P42SS-NS-006
- 電源電圧 : 100-240VAC~ 50/60Hz
- 制御出力_SSR : 12 VDC
±2 V, ≤ 20 mA - オプション出力_警報 : 250VAC~ 3A 1a
- プログラム制御_プログラム : ≤ 10 パターン
- ローダーポート : 上面
データシート プリントアウト
| 電源電圧 | 100-240VAC~ 50/60Hz |
|---|---|
| 消費電力 | 8VA 以下 |
| 表示方式 | 11 segment, LCD type (operating value display part: 7 segment) |
| サンプリング周期 | 50 / 100 / 250 ms (パラメータ) |
| オプション入力_CT入力 | • 0.0-50.0 A (primary current measurement range) • CT ratio: 1/1 |
| 制御出力_SSR | 12 VDC ±2 V, ≤ 20 mA |
| オプション出力_警報 | 250VAC~ 3A 1a |
| 制御仕様_方式 | ON/OFF 制御, P, PI, PD, PID 制御 |
| 制御仕様_マルチ SV | ≤ 4 SV |
| 制御仕様_グループPID | ≤ 8 グループ |
| 制御仕様_区間PID | 4 区間 |
| 制御仕様_ARW | 50 ~ 200 % |
| プログラム制御_プログラム | ≤ 10 パターン |
| プログラム制御_ステップ | ≤ 200 ステップ (1 パターン: ≤ 20 ステップ) |
| プログラム制御_設定タイプ | 時間設定 |
| ヒステリシス | •熱電対/測温抵抗体: 1~100℃/℉(0.1~100.0℃/℉) 可変 •アナログ: 1~100digit |
| 耐電圧 | 1次側端子とケース間: 3,000 VAC~ 50/60 Hz 1分間 |
| 耐振動 | 5~55Hz 複振幅 0.75mm X, Y, Z 各方向2時間 |
| リレー寿命_機械的 | OUT1/2: ≥ 500万回, AL1/2/3/4/5/6: ≥ 2,000万回 |
| リレー寿命_電気的 | OUT1/2: ≥ 20万回, AL1/2/3/4/5/6: ≥ 10万回 |
| 絶縁抵抗 | ≥ 100 MΩ (500 VDC megger) |
| 絶縁形 | 二重または強化絶縁(記号:  , 全端子とケース間の耐電圧: 3kV) |
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ (パルス幅 1㎲) ±2kV R相, S相 |
| 停電補償 | 約 10年 (不揮発性半導体メモリ方式) |
| 使用周囲温度 | -10~50℃, 保存時: -20~60℃ |
| 使用周囲湿度 | 35~85% RH |
| 保護構造 | IP65(前面部, IEC 規格) |
| ローダーポート | 上面 |
| 付属品 | ブラケット |
| 重量 | 128 g |
