SFT Series - セーフティリレー端子台
NEW

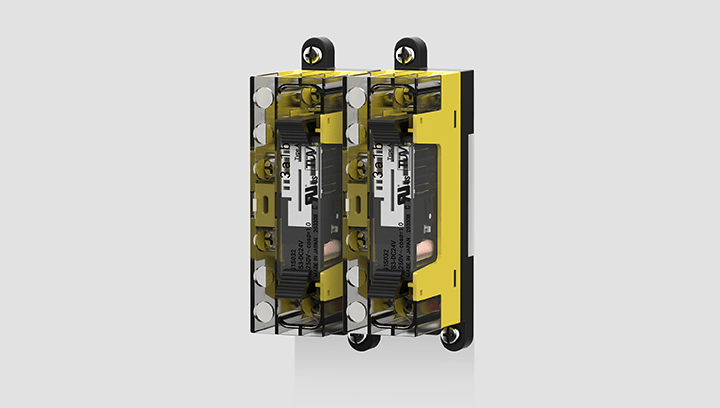

SFT Series セーフティリレー端子台
セーフティ端子台SFTシリーズは、安全回路の多重化および信号フィードバックの用途に使用され、安全な制御システムを運用できます。 本製品は強制ガイド接点リレーで接点の溶着を防止することができ、制御システムに安全性を提供し、小型サイズで空間効率を最大化することができます。
特長
- 強制ガイド接点リレーで制御システムの安全性を提供(IEC61810-3)
- PLCの出力信号を利用した多様な負荷駆動に適応
- 安全回路の多重化及び信号フィードバック用途での使用が可能
- 4極, 6極モデルの提供
- 小型サイズで空間効率を極大化
- スクリュー, スクリューレスタイプの結線モデルを提供
- 動作表示灯(緑色LED)で動作状態の確認が容易に
- DIN Rail及びネジ止め方式の取付（モデルごとに異なる）
強制ガイド接点
スリムタイプ

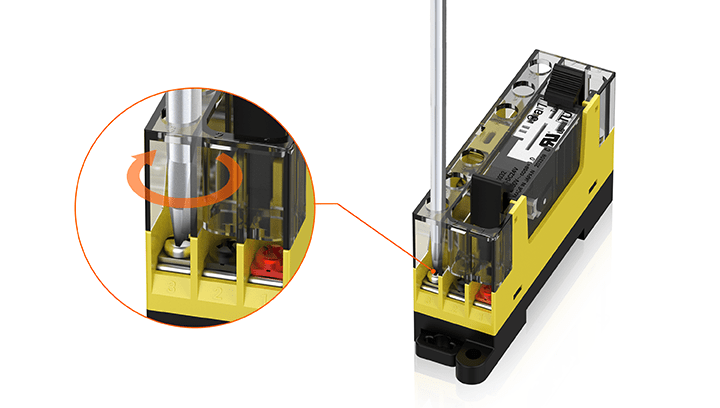

Screwタイプ

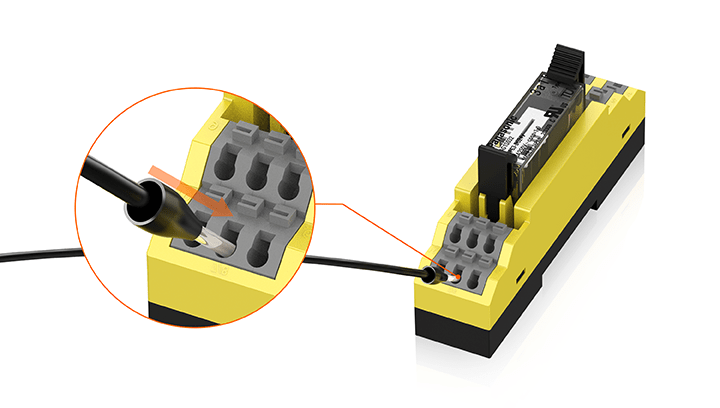

ワンタッチScrewlessで簡単な配線作業
動作表示灯
ネジ止め取付
DIN Rail取付
端子台モデル構成表
スクリュータイプ
| コネクタ形状 （制御機器側） |
定格負荷電流 | Safety Relay極数 | Safety Relay種類 | 接点構成 | 取付方式 | 適用端子台 |
|---|---|---|---|---|---|---|
| Screw | 6A | 4 | SFS2-DC24V (Panasonic) | 2a2b | Din Rail/ Screw Mount | SFTS-4P-24V-2A2B |
| Screw | 6A | 4 | SFS3-DC24V (Panasonic) | 3a1b | Din Rail/ Screw Mount | SFTS-4P-24V-3A1B |
| Screw | 6A | 6 | SFS4-DC24V (Panasonic) | 4a2b | Din Rail/ Screw Mount | SFTS-6P-24V-4A2B |
| Screw | 6A | 6 | SFS5-DC24V (Panasonic) | 5a1b | Din Rail/ Screw Mount | SFTS-6P-24V-5A1B |
| Screw | 6A | 6 | SFS6-DC24V (Panasonic) | 3a3b | Din Rail/ Screw Mount | SFTS-6P-24V-3A3B |
スクリューレスタイプ
| Connector (Controller Side) |
Rated Load Current | Safety Relay Number of Pole | Safety Relay Type | Contact Configuration | Mounting Method | Model |
|---|---|---|---|---|---|---|
| Screwless | 6A | 4 | SFS2-DC24V (Panasonic) | 2a2b | DIN Rail | SFTL-4P-24V-2A2B |
| Screwless | 6A | 4 | SFS3-DC24V (Panasonic) | 3a1b | DIN Rail | SFTL-4P-24V-3A1B |
| Screwless | 6A | 6 | SFS4-DC24V (Panasonic) | 4a2b | DIN Rail | SFTL-6P-24V-4A2B |
| Screwless | 6A | 6 | SFS5-DC24V (Panasonic) | 5a1b | DIN Rail | SFTL-6P-24V-5A1B |
| Screwless | 6A | 6 | SFS6-DC24V (Panasonic) | 3a3b | DIN Rail | SFTL-6P-24V-3A3B |
-
制御構成図
セーフティライトカーテンやスイッチから入力信号を受け取り、接点を通して負荷を制御する役割の他にも、フィードバック信号としても使用でき、制御システムの安全性を提供することができます。
-
強制ガイド接点及びフィードバック信号

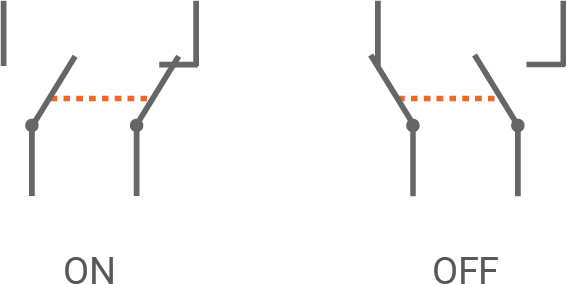

セーフティリレーの場合、IEC61810-3基準に沿った強制ガイド接点付きリレーを使用することで接点の溶着を防止することができます。 そのため、出力接点の状態をセーフティコントローラや上位機器にフィードバックが可能になり、制御システムを安全に運用することができます。
PLC Connector, Terminal Block Connector, Model, Appearance 分類 セーフティリレー 一般リレー 一般動作
溶着発生時
強制ガイド接点マーク
同時Closed防止 同時Closed発生
