AFS Series - インターフェース端子台

AFS Series インターフェース端子台

インターフェース端子台AFSシリーズは、PLCおよびモーションデバイスのInput/Outputに最適化されている製品です。本製品は汎用的なスクリュー(Screw)締結方式を支援し、より堅固な結線と安定性を提供します。また、様々なラインナップ構成でユーザー環境に合わせた使用が可能で、2段配列タイプなどコンパクトなサイズで効果的な省スペースを実現します。

汎用スクリュねじインターフェース I/F 20ピン 26ピン 40ピン 50ピンコネクタ 2段配列＃ジャンパーバースリム型省スペース DIN Rail ねじ設置 CH/CO 小型

モデルを見るダウンロードお気に入り製品追加 CADダウンロード

特長

汎用的なスクリュー(Screw)連結方式で堅固な結線および安定性を提供
PLC及びモーションデバイスのInput/Outputに最適
コンパクトサイズで制御盤の省スペースが可能
蝶番保護カバーでホコリや異物から製品内部を保護可能
DIN Rail 及びねじ止め方式で設置可能

※ I/O端子台ケーブルは当社製品(CH/CO Series)の使用をお勧めします。

Screwタイプ
ネジ締め付け
DINレール取付

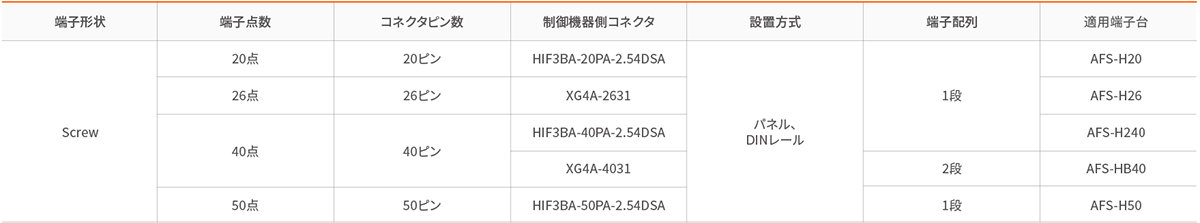

端子台モデル構成表

Table

拡大する

端子台モデル構成表
端子形状	端子点数	コネクタピン数	制御機器側コネクタ	設置方式	端子配列	適用端子台
Screw	20点	20ピン	HIF3BA-20PA-2.54DSA	パネル、 DINレール	1段	AFS-H20
	26点	26ピン	XG4A-2631			AFS-H26
	40点	40ピン	HIF3BA-40PA-2.54DSA			AFS-H40
	40点	40ピン	XG4A-4031		2段	AFS-HB40
	50点	50ピン	HIF3BA-50PA-2.54DSA		1段	AFS-H50

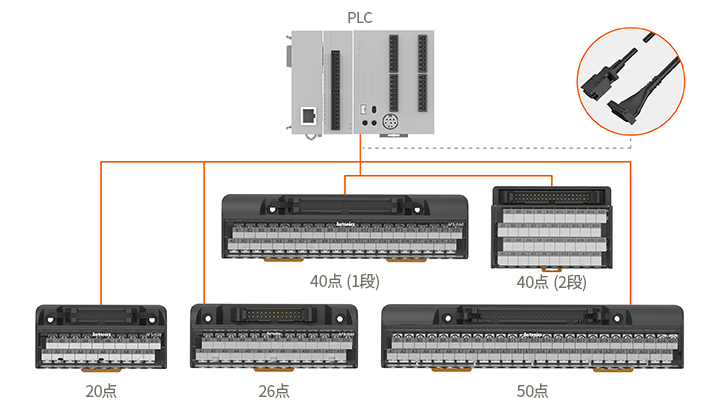

多様なラインナップ構成

様々な点数のラインナップを通じて、ユーザーが望む方式とアプリケーションに柔軟に対応できます。

拡大する
コンパクトサイズで制御盤の省スペース化

端子間ピッチ7mmのコンパクトなサイズを実現し、制御盤の省スペースを実現します。

拡大する

DIN Rail及びねじ止め方式取付

DINレール及びネジ締め付け方式を提供することで、ユーザー環境に合わせてさまざまに適用できます。
